拓普瑞DTU模塊連接TLINK物聯網云平臺教程

日期: 2019-12-12 11:45:55.0 作者: 拓普瑞瀏覽次數: 7289

瀏覽次數: 7289

一、TLINK物聯網云平臺說明

TLINK是一個開放的并且專注于物聯網服務的物聯網接入平臺，目的是為了服務所有的工業、農業、環境類傳感器使用者，使傳感器數據的接入、存儲和展現變得輕松簡單。

TLINK物聯網云平臺可以接入多種無線網關設備，只需要配置簡單的注冊包(或登錄包)、目標IP或域名和端口號，便可實現與TLINK平臺的對接。下面以深圳拓普瑞的DTU模塊為例連接TLINK平臺。

連接TLINK物聯網云平臺，需要有一個TLINK平臺注冊的賬號。登錄平臺網址www.tlink.io，點擊注冊賬號根據提示即可完成賬號注冊。(詳情可參照TLINK平臺開發者中心--快速開始)

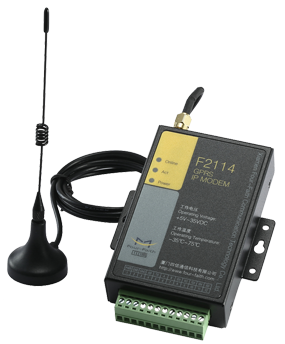

二、配置拓普瑞DTU模塊連接TLINK物聯網云平臺

配置拓普瑞DTU模塊產品前，需要在TLINK平臺上以注冊的賬號下建立相應的設備(詳請可參照TLINK平臺開發者中心--快速開始)，獲取TLINK平臺上分配的序列號，也就是注冊包，以完成與平臺的對接。

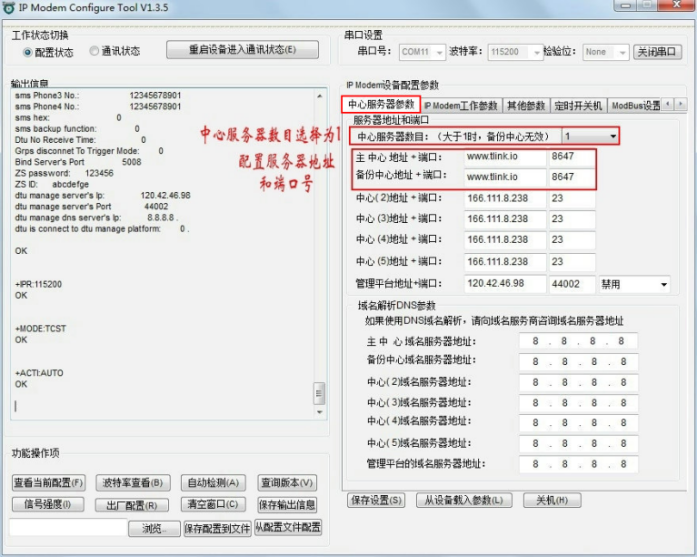

廈門拓普瑞DTU模塊產品配置工具可以從拓普瑞官網上下載，連接TLINK平臺的配置界面如下圖所示：

配置服務器地址和端口號設置界面圖

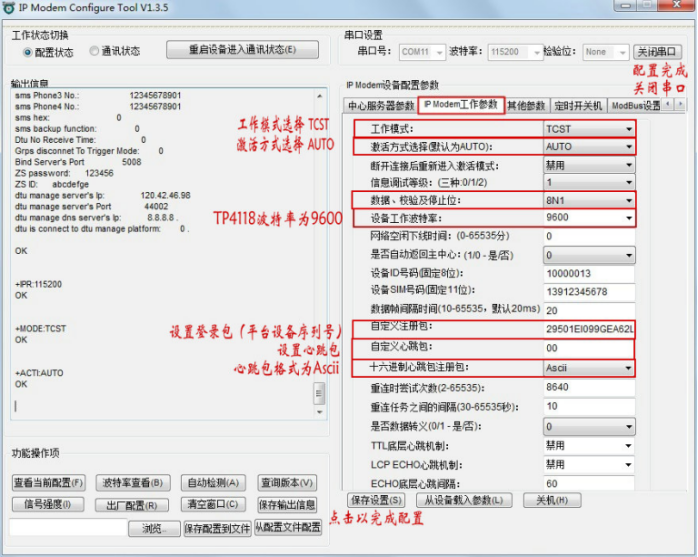

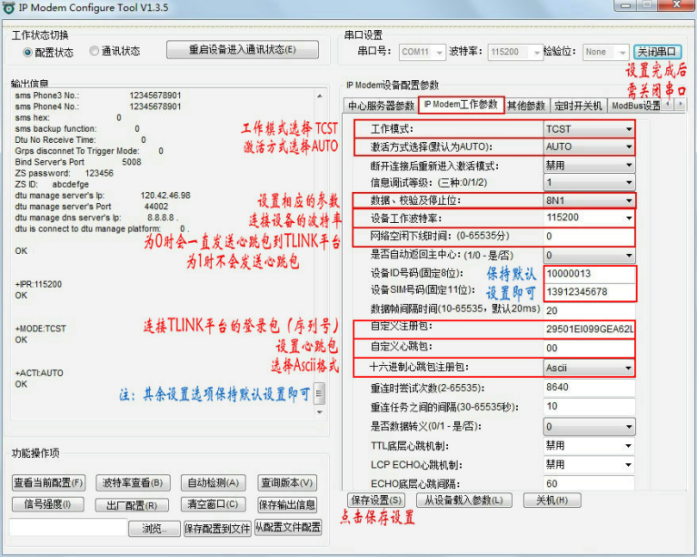

配置序列號等設置，需要在IP Modem 工作參數界面進行設置，由于是連接TLINK物聯網云平臺，拓普瑞DTU模塊的工作模式需要設置為TCST(拓普瑞DTU模塊設定TCST模式下用戶可自定義注冊包和心跳包，數據通訊采用TCP協議)，具體設置如下圖所示：

配置連接TLINK物聯網云平臺序列號和心跳包設置界面圖

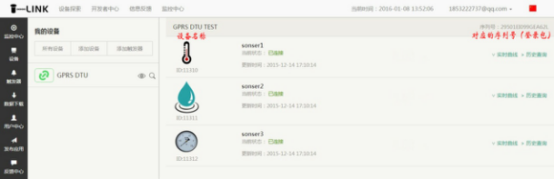

設置好相關的參數，點擊保存設置以完成配置，點擊配置工具IP Modem Configure Tool右上角的關閉串口，DTU模塊將會進入數據透傳工作狀態，在TLINK平臺的監控中心即可看到序列號對應的設備顯示已連接，如下圖所示：

三、TLINK物聯網云平臺設置

1、設備編輯

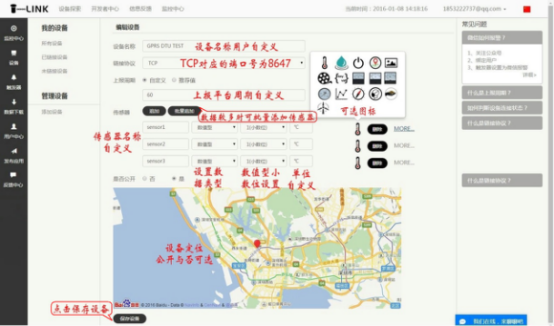

監控中心點擊左側建立的設備名稱可以直接進入設備編輯界面，設備編輯界面如下圖所示：

2、配置連接協議

例如通過串口工具向DTU通訊端口主動發送的數據格式如下：

#DTU,30.2, 30.2, 30.2(0D0A)

數據頭為#DTU

30.2為數據，共三組

分隔符為逗號

結束符為回車換行

DTU模塊是配置為透傳模式，原樣輸出串口數據發送至平臺。

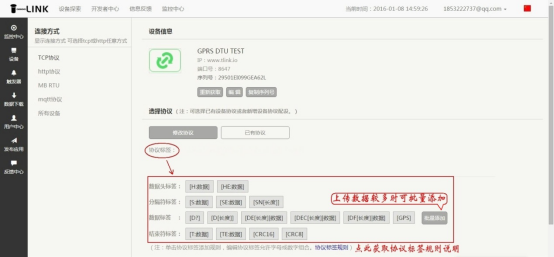

TLINK可以接收任意格式的上報協議，只要在平臺上編入對應協議標簽即可。依次點擊設備—設置連接(中間所有設備右側)，進入配置連接協議界面。根據串口工具發送的數據格式建立相應的協議標簽，顯示界面入下圖所示：

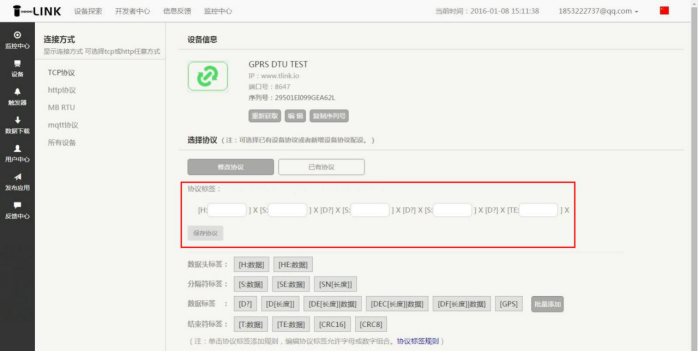

點擊相應的協議標簽，即可生成相應的協議標簽，根據串口發送的數據格式為例，建立的協議標簽如下圖所示：

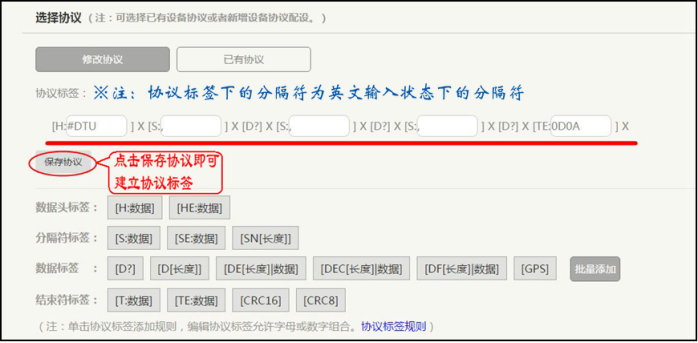

在協議標簽中依次填入相應的數據，點擊保存協議即可完成相應的協議標簽建立，具體界面如下圖所示：

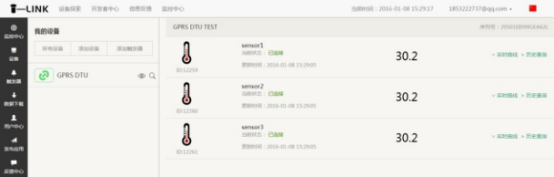

通過串口工具發送對應格式的數據，平臺上相應的設備就會接收到上傳的數據解析并顯示出來，顯示界面如下所示：

3、通過平臺映射設置數據量程

由于DTU模塊產品為數據透傳模塊，有時它連接的設備上傳平臺的數據與實際的數據存在一個線性的變換，為了在監控中心顯示需要的數據，就需要對實際上傳平臺的數據進行線性變換。Tlink物聯網云平臺提供了對數據進行線性變換的操作界面，也就是我們提到的添加相應的映射，通過映射來達到相應的線性變換。

點擊監控中心界面左側對應的設備圖標或者在設備那里直接進入編輯設備，都可以直接進入設備編輯界面，對設備進行編輯，如果需要對數據進行線性變換以達到數據的具體顯示，可以通過在相應的傳感器上添加映射來實現。

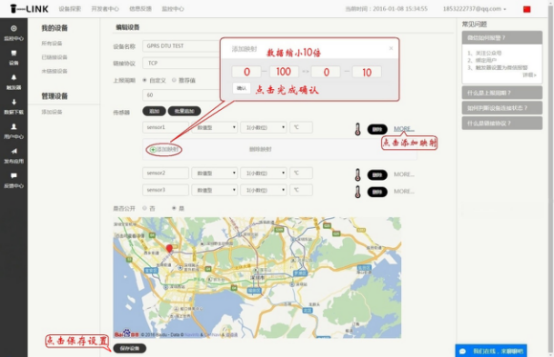

以線性變換為例，實際值a，變化采樣值x，常數k、b，它們之間存在一個線性關系 a=kx+b，映射就可以寫成0-x=>0-a。以常用的放大縮小比例為例，此時的K值放大或者縮小比例，b值為0，實際顯示值a與變化采樣值x之間就是比例關系 a=kx，添加的映射顯示界面如下圖所示：

四、拓普瑞DTU模塊連接TP4118采集模塊實例

TP4118為深圳市拓普瑞電子有限公司研發生產的一款8通道模擬量輸入的采集模塊，可直接接入4-20ma、0-5V等傳感器輸出信號，精度由于0.1%(千分之一);支持modbus rtu協議、研華Adam 4017協議、自定義的主動上報協議;模擬量輸入端與通訊端光電隔離，三重看門狗設計，以及400V 通道間隔離技術，確保模塊從容應對各種復雜應用環境。

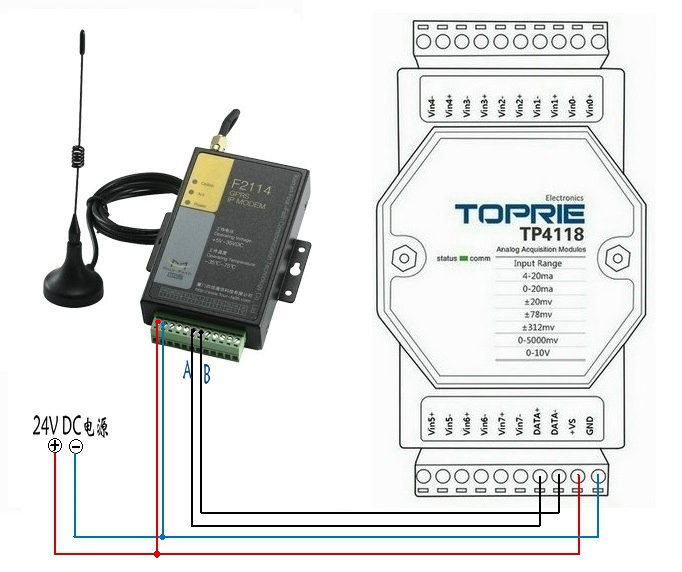

本次實例TP4118采用modbus rtu協議，通過485通訊連接拓普瑞GPRS DTU模塊，將數據上報TLINK平臺，實現遠程監控。接線示意圖如下圖所示：

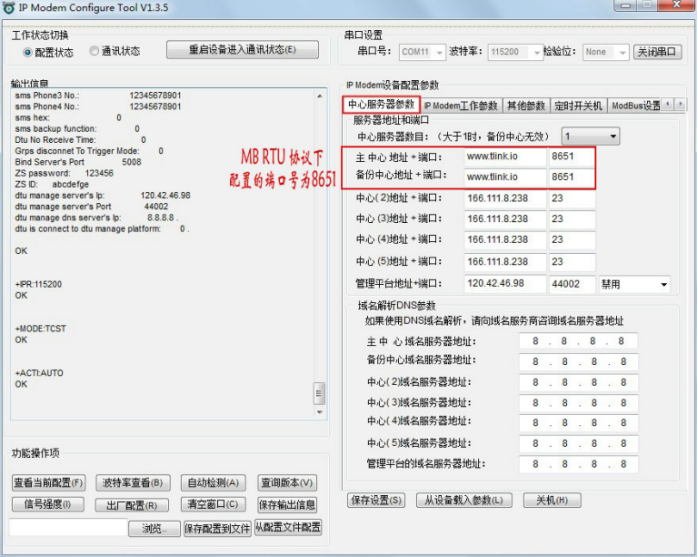

首先需要對拓普瑞GPRS DTU模塊進行配置，采用modbus rtu協議，配置的端口號需要選擇8651，即采用平臺的MB RTU協議，TP4118的波特率為9600，配置DTU模塊的波特率就應該為9600pbs，配置界面如下：

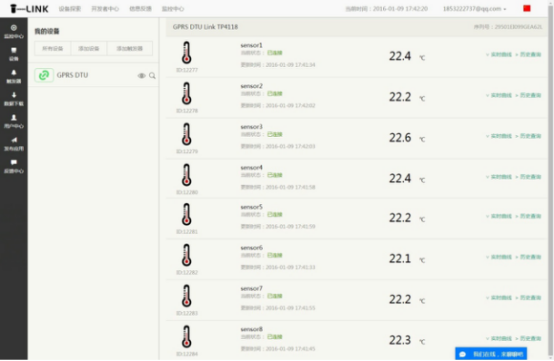

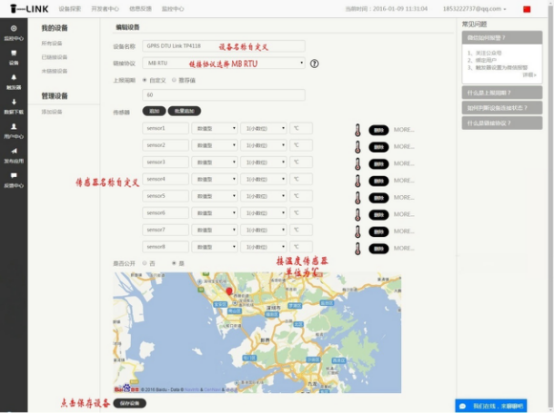

平臺上對應的設備建立8個傳感器，名稱自定義，實例接溫度傳感器，設置如下圖所示：

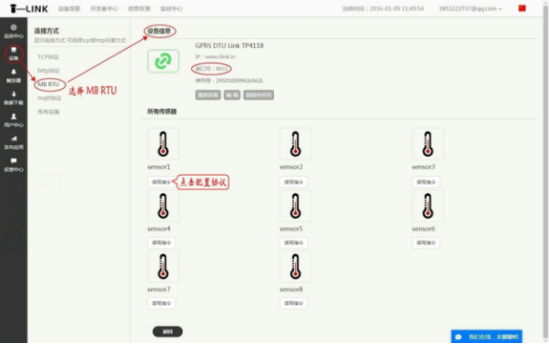

進入設備設置連接界面，配置對應的協議標簽，由于選擇MB RTU協議，配置協議標簽界面如下所示：

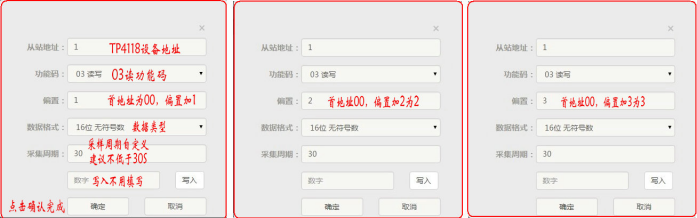

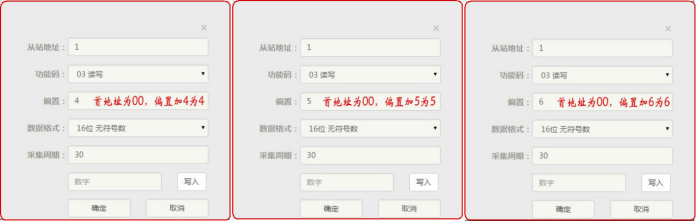

點擊讀寫指令，進入?yún)f(xié)議配置界面，示例的TP4118設備地址為1，選擇03讀功能碼(平臺中的為讀寫，不影響使用)，數據類型為16位無符號數據，所以每個通道之間的偏置連續加1，詳情見TLINK物聯網云平臺開發者中心--Modbus文檔使用說明，配置如下圖“(示例只選擇了6個通道)所示：
